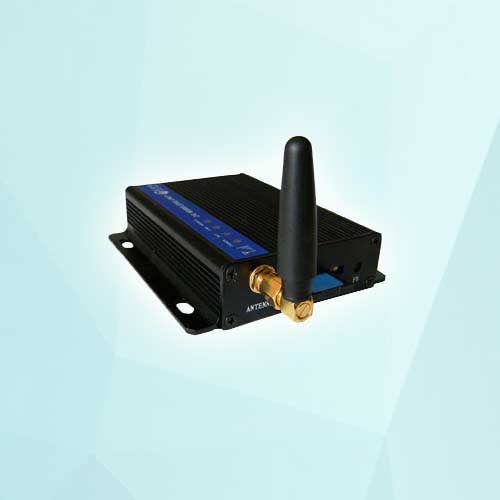

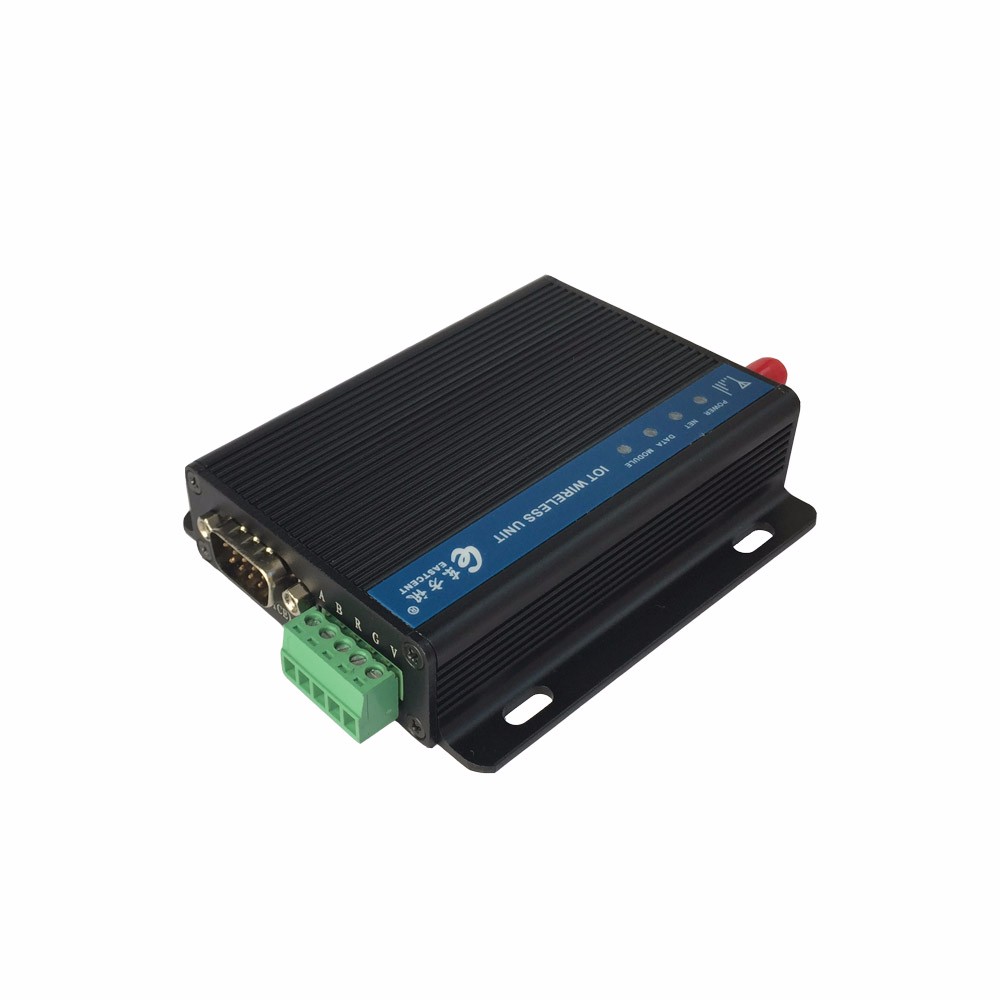

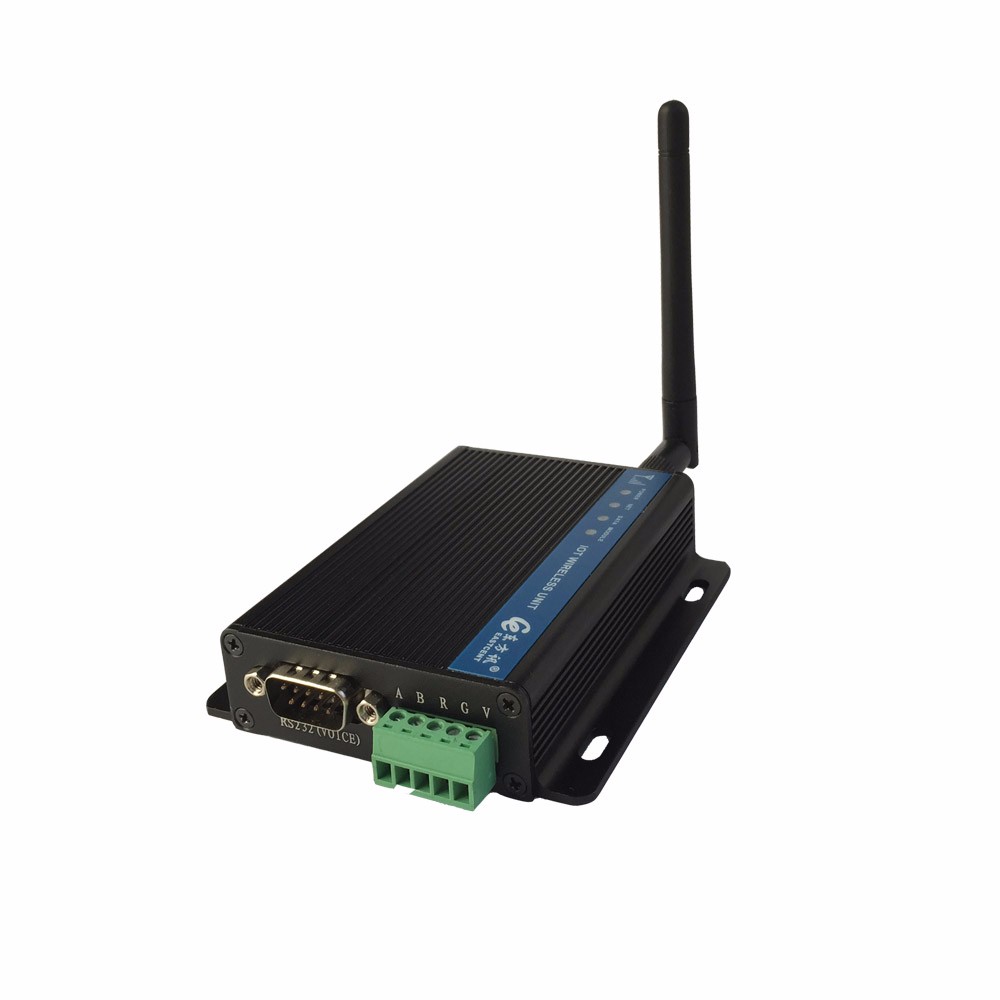

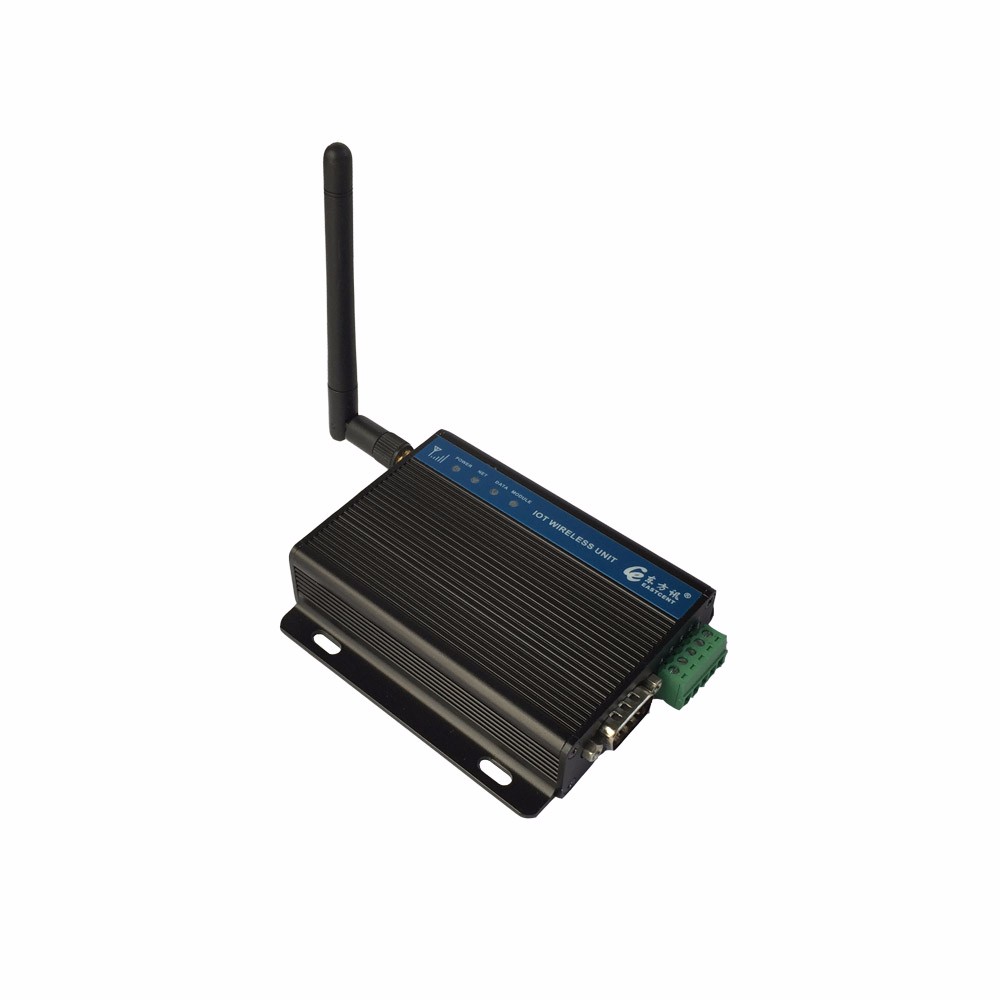

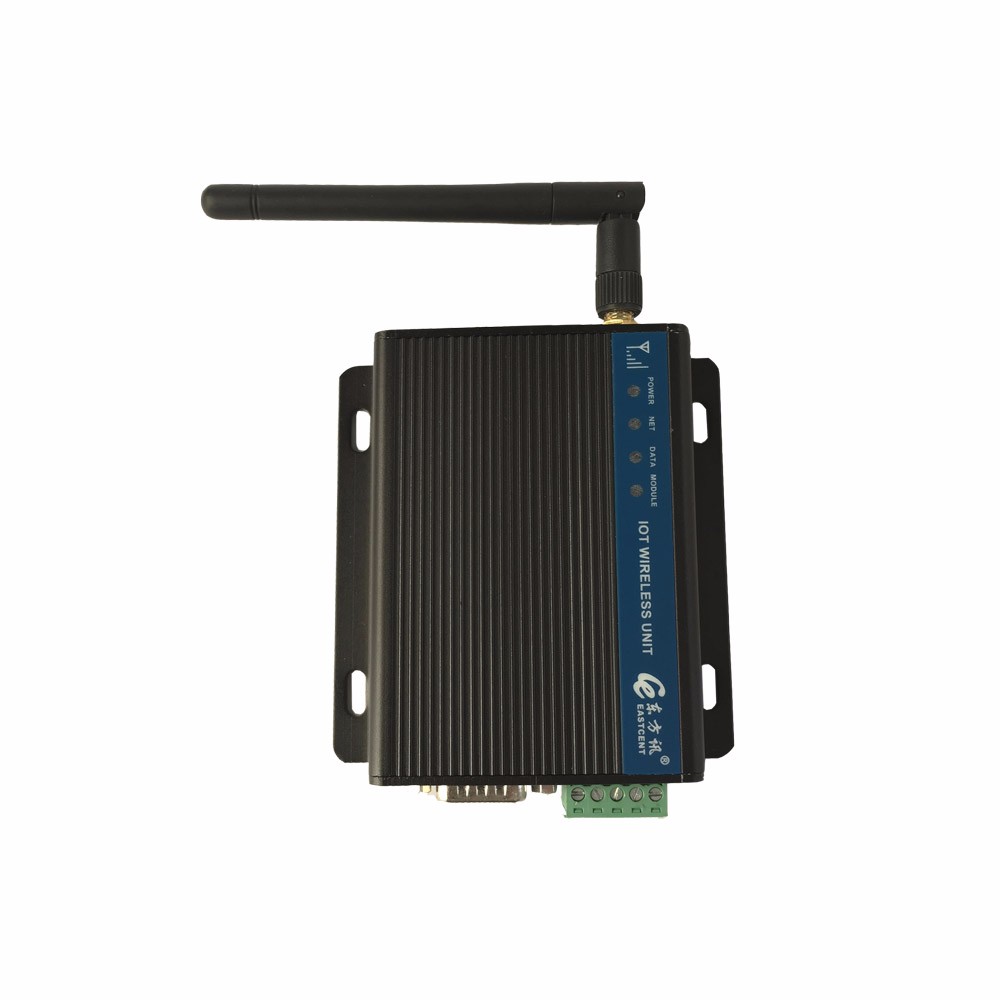

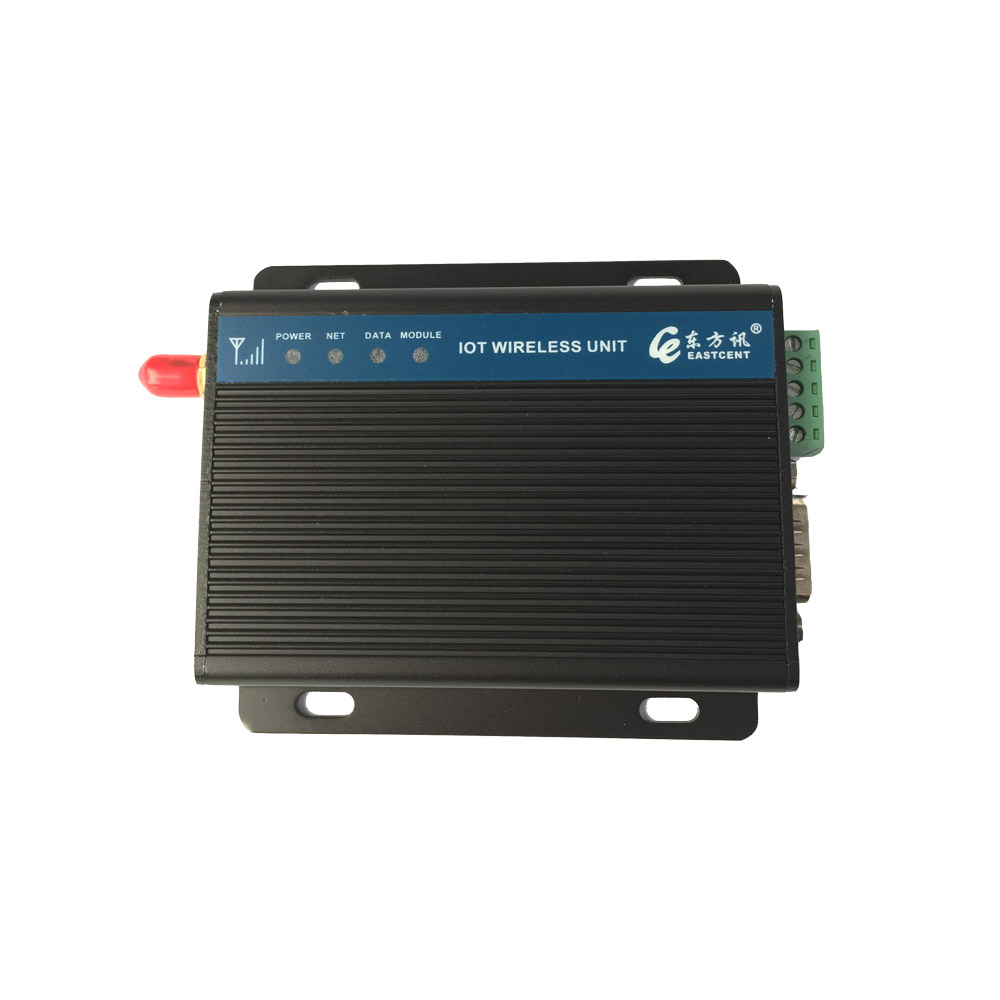

CDMA無線數傳（DTU）是以CDMA網絡為通信平臺，提供標準的RS-232/485/TTL接口，按照工業標準設計，可直接與RTU、PLC、智能儀表、單片機控制器等各種工業現場的下位機設備連接?？梢宰尮I用的RS232/RS485串口設備的串口通信立即轉換為CDMA無線網絡通信的雙向數據傳輸設備。CDMA無線數傳（DTU）若采用透明傳輸的方式，用戶不用知道復雜的CDMA通訊原理和TCP/UDP協議，不用更改程序即可實現原有串口設備的無線網絡連接，節省您寶貴的時間和已有投資，可用于長距離通信或控制。廣泛用于樓宇自動化控制、停車場設備、交通控制、LED屏幕控制、工廠、車間、礦井、銀行、電氣等遙控領域。能快速實現串口設備的遙控功能。

（圖）DTU遠程監控系統-公網固定IP方式

（圖）DTU遠程監控系統-花生殼內網穿透方式

如圖所示前端數據采集設備通過CDMA無線數傳（DTU）將采集的數據連接到遠端中心，相當于延長了串口的通信距離，從而實現串口設備之間的遙控。

• 支持RS232三線標準或九線標準，串口速率高達230400bps；

• 串口保護電路，保護設備內部電路；

• 掉線自動重撥機制（采用自有的狀態機算法）；

• 支持靜態IP或域名方式連接遠程主機；

• 防雷保護設計；

• 支持多中心端(≤4個中心)，可做數據備份；

• 多種工作模式選擇(透明和非透明)；

• 設備保持在線；

• 軟硬件多重看門狗機制；

• 內嵌完備的PPP，TCP/IP協議棧；

• 協議擴展功能；

• 內置PPP心跳機制，防止DTU被基站休眠；

• 應用層心跳機制，保持應用層穩定連接，適時檢測連接狀況；

• 可升級固件程序；

• 嵌入式處理器，支持高速處理協議和大量數據；

• 設備上電聯網成功率高；

• 穩定性：365天×24小時；

• 設備斷網后自動聯網成功率高；

• 在UDP傳輸模式下，較高發送頻率（每5s發送一個256B數據包）的情況下，丟包率3%以下；

• 外部供電頻繁斷電上電，聯網成功率高，聯網時間在40s～70s之內；

• 語音數據切換功能(可選)；

• 支持本地數據激活(可選)；

• 供電：+5V～+18V ；

• 耗電：待機狀態230~330mA；上網狀態450~460mA；傳輸狀態460~470mA；

• 工作溫度：-40℃ ～ +85℃；

• 防護等級：IP53；

實現RS232/RS485串口到CDMA無線網絡通信的雙向轉換，其功能如下：

• 把RS232/RS485串口接收到的數據轉為CDMA無線網絡發到控制端；

• 把CDMA無線網絡接收到的控制端數據轉為通過RS232/RS485串口發出。

硬件

• 主頻120MHz的MCU；

• 80K數據緩存；

• 硬件看門狗；

• RS232/RS485串口。

串口信號

• RS232 DTE三線信號TxD, RxD, GND；

• 或者RS232 DTE九線信號TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND；

• 或者RS422信號TxD+, TxD-, RxD+, RxD-,GND；

• 或者RS485信號Data+, Data-, GND；

• 所有信號提供15 KV ESD保護。

串口通訊參數

• 數據位：7,8；

• 校驗位：奇,偶,無；

• 停止位：1,2；

• 流控：RTS/CTS, 無流控；

• 速率：50Kbps～460.8Kbps。

軟件系統

• 內置操作系統：μLinux；

• 網絡協議棧：TCP, UDP, IP, ICMP,DHCP,DNS。

選型表：
