串口聯網服務器是RS232串口到以太網TCP/IP、UDP協議的雙向轉換傳輸設備，變傳統的串口通訊為網絡通訊，實現串口設備的快速聯網。轉換器采用透明傳輸?shù)姆绞剑脩舨挥弥繲CP/IP、UDP協議，不用更改程序即可實現原有串口設備之間的網絡連接。

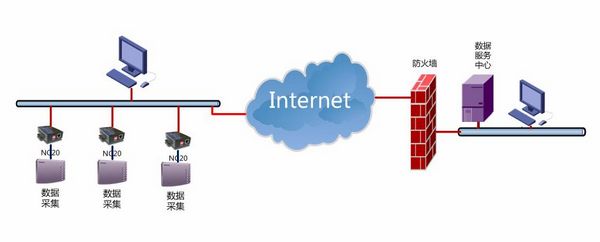

（圖）將串口設備聯網進行數據傳輸

如圖所示前端數據采集設備通過串口聯網服務器將采集的數據連接到遠端中心，相當于串口設備作網口設備傳輸數據，從而實現串口設備聯網通訊。

• 解決計算機串口不足，代替多用戶卡；

• 代替為了長距離通信的MODEM、RS485；

• 解決了串口通信距離短的問題；

• 低端串口設備快速聯網的解決方案；

• 支持UDP/TCP網絡協議；

• 10Base-T以太網；

• RS232串口速率高達460800 bps；

• 串口三線/九線標準；

• 變底層的串口協議為廣泛使用的TCP/IP、UDP協議；

• 工業級別的設計；

• 穩定性：365×24小時；

• 通過超級終端類似于AT指令方式或設置程序靈活設置通信參數；

• 設備之間透明傳輸/非通明傳輸；

• 價格低廉；

• 工作溫度：-40℃ ～ +85℃；

• 防護等級：IP33；

實現RS232/RS485串口到以太網TCP/IP、UDP協議的雙向轉換，其功能如下：

• 把RS232/RS485串口接收到的數據轉為通過以太網TCP/IP或UDP協議發出去；

• 把從以太網接收到的數據轉為通過RS232/RS485串口發出。

硬件

• 16位120MHz的MCU；

• 50K數據緩存；

• 看門狗時鐘；

• RS232/RS485串口；

• 10M Ethernet。

串口信號

• RS232 DTE三線信號TxD, RxD, GND；

• 或者RS232 DTE九線信號TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND；

• 或者RS422信號TxD+, TxD-, RxD+, RxD-,GND；

• 或者RS485信號Data+, Data-, GND；

• 所有信號提供15 KV ESD保護。

串口策略

• 策略1：緩存超時 + 數據緩存超長；

• 策略2：SLIP封裝串口數據包；

• 此外還可以定制策略。

串口通訊參數

• 數據位：7,8；

• 校驗位：奇,偶,無；

• 停止位：1,2；

• 流控：RTS/CTS, 無流控；

• 速率：50Kbps～460.8Kbps。

LAN

• Ethernet 10 Mbps ；

• 內建2000V電磁隔離保護。

軟件系統

• 內置操作系統：μLinux；

• 網絡協議棧：TCP, UDP, IP, ICMP,DHCP,DNS。

選型表：
